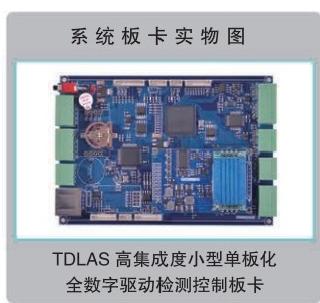

KLS-101ID名為“TDLAS高集成度小型單板化全數字驅動檢測控制板卡”,其是一款理想的用于TDLAS   檢測系統的核心板卡。此板卡尺寸僅為120×83x15mm,將TDLAS  系統所需的激光器驅動器、激光器溫控器、調制信號發生器、數字正交鎖相放大器等核心功能高度集成于本產品內并以單板卡的形式呈現。

此板卡在功能上繼承和兼容了上一代產品的多參數設置、一鍵啟停、全數字化操控、全數字化結果輸出等功能。

1. 升級了2.8寸320x240 分辨率真彩色多功能按鍵顯示屏(觸摸或非觸摸式);

2. 增加了RTC實時時鐘以及帶有文件系統的SD卡接口，可用于后期用戶脫機本地化數據采集存儲；

3.升級了針對單激光器的多峰值提取輸出功能；

4. 升級了針對多激光器的聯機組網檢測功能；

5. 升級了對于主檢測氣室光電探測信號的程控功能，并對應推出了全新設計的超低噪聲可程控調節增益偏 置單5V 供電光電探測放大板，以實現更加全面的全數字化操控；

6. 增加了一路用于參比氣室光電信號檢測的16位AD輸入接口；

7. 升級了調試監測指示端口功能模式，具備多個可配置信號輸出(包括基波同步、倍頻同步、最大值開窗、 采樣位置觸發信號等);

8.升級了通訊接口模式，具備隔離或非隔離型USB通訊、3.3V-TTL串口通訊、RS232  通訊、RS485通訊多種接口模式可選；

9.增加了用于后期用戶擴展功能的預留多路數字IO接口，包括UART串口、通用輸入輸出GPIO接口、以及USB-HOST主機接口(可用于連接有線或無線鼠標、鍵盤、手柄或U 盤等)。

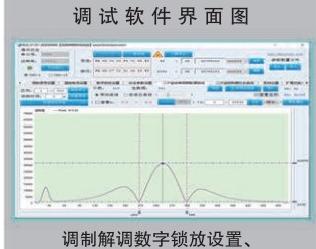

10.于業界率先全面開放所有通訊協議(用戶可以自由配制板卡所有參數，包括原來只對專業級用戶開放的高級功能諸如控溫PID參數設置等；數據結果可根據用戶設定的參數直接進行擬合反演成實際的氣體ppm濃度值，其結果曲線可通過上位機調試軟件進行實時繪制顯示并進行保存輸出);

11.相應的上位機調試軟件調整為免費標配。





其供電電壓是5V,標準模塊具有2路模擬信號輸入(1路14位高速主檢測信號AD采集，1路16位

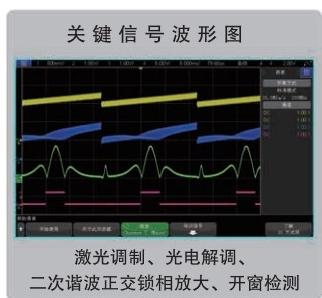

低速從參比信號AD采集);2路模擬信號輸出(1路調制驅動信號的鋸齒波(或三角波)與正弦波疊加的信號輸出，1路正交鎖相放大后的二次諧波信號輸出);4路同步或指示數字信號程控可配置輸出(掃描基波同 步信號、正弦波同步二倍頻的|或Q信號、二次諧波最大值掃描開窗信號、二次諧波采樣時間位置觸發信號等)。

其鋸齒波(或三角波)、正弦波的頻率和幅值均可通過串口通訊進行設定；可數控輸出最大125mA 的電流(其它大于等于10mA同時小于等于300mA的電流輸出在模塊體積不變的前提下可訂制，其它電流輸出訂制可能會改變模塊體積),精度可達0.01mA,  具有斷電保護、慢啟動激光二極管保護、兼容TTL關機引腳等功能；具備高精度數字式溫控，溫控范圍：+15℃~+40℃,溫控精度：0.01℃;通訊接口具備隔離或非隔離型USB通訊、

3.3V-TTL串口通訊、RS232  通訊、RS485  通訊多種接口模式可選；具備設置參數存儲功能掉電不丟失。

模塊增加了針對單激光器的多峰值提取輸出功能和針對多激光器的聯機組網檢測功能；通過1路14位高速AD采集被氣體吸收后的光電信號(可直接接駁“PDDSS-101D       或PDDCS-1011A     超低噪聲程控或手動可調增益偏置單5V 供電光電探測放大器”),實現對二次諧波信號的全數字化正交鎖相放大提取及計算，所得數據結果可選擇原始生數據輸出或直接由內部處理進行氣體濃度擬合輸出(擬合參數可由用戶自行設定),此數據結果可直接通過串口獲取或由顯示屏幕讀?。煌ㄟ^另1路16位低速AD采集可以對分支光路的參考氣室激光吸收情況進行輔助檢測，用以校正氣體吸收的譜線位置或進行高氣體濃度的檢測。

模塊所預留的多路數字IO接口，包括UART串口、通用輸入輸出GPIO接口，以及USB-HOST主機接口等可用于諸如對外接氣體壓強溫度檢測模塊的數據獲取(可直接接駁“SPTS-1011D   數字復合式氣體壓強溫度傳感檢測器”),或進行特殊的擴展功能控制(如連接有線或無線鼠標、鍵盤、手柄或U 盤等或進行后級子板接駁通訊控制等)。

模塊升級了2.8寸320×240分辨率真彩色多功能按鍵顯示屏(觸摸或非觸摸式)和RTC  實時時鐘以及帶 有文件系統的SD卡接口，可用于后期用戶進行脫機本地化數據采集存儲。
